ACS 38
Szczelność na infiltrację powietrza
0,01 m3 (mhdaPa)2/3
Maksymalna wysokość ścian
5300 mm
Zakres stosowania kategoria
kategoria IVb wg ETAG 003
Zakres szklenia
5 – 13 mm
Akustyczne ściany działowe

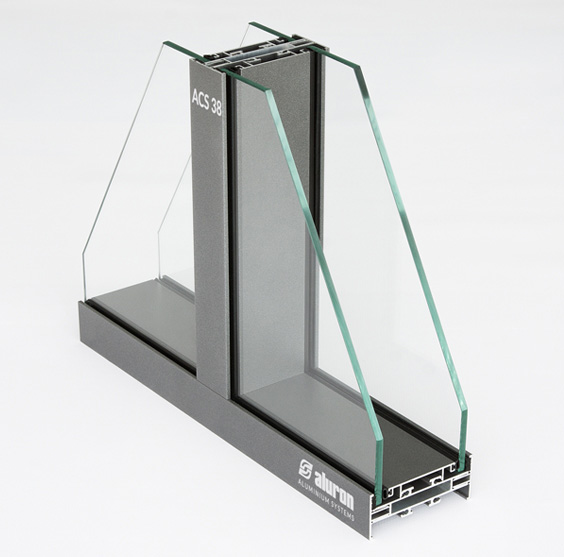

System ACS 38 to nowoczesna konstrukcja akustycznych, nieizolowanych termicznie ścianek, boksów i witryn, przeznaczona do wykonywania smukłych, aluminiowych konstrukcji ścian i przegród wewnętrznych, o wysokich własnościach użytkowych i estetycznych. System umożliwia zastosowanie różnych konstrukcji drzwiowych z wykorzystaniem najwęższych ościeżnic typu SLIM.
Rysunek techniczny
System ACS 38 wyróżnia:
- Maksymalne światło drzwi szklanych – tylko 6 mm w widocznej ościeżnicy
- Smukła zabudowa – słupki o szerokości 38 mm
- Integracja z żaluzjami międzyszybowymi sterowanymi ręcznie lub automatycznie
- III klasa wytrzymałości
- IV klasa eksploatacyjności
- Możliwość stosowania w biurowcach klasy A
- Integracja z drzwiami aluminiowymi ACS 50
- System posiada Krajową Ocenę Techniczną
Wybrane cechy i parametry systemu:
Szerokość konstrukcyjna profili
38 mm
Izolacyjność akustyczna wypełnienia nieprzezierne
od 52 dB
Rozstaw słupków pionowych
do 2500 mm
Izolacyjność akustyczna wypełnienia szklane
od 46 dB
Maksymalna powierzchnia modułu szkła
do 6,0 m2
Zakres grubości wypełnień nieprzeziernych
5 – 84 mm

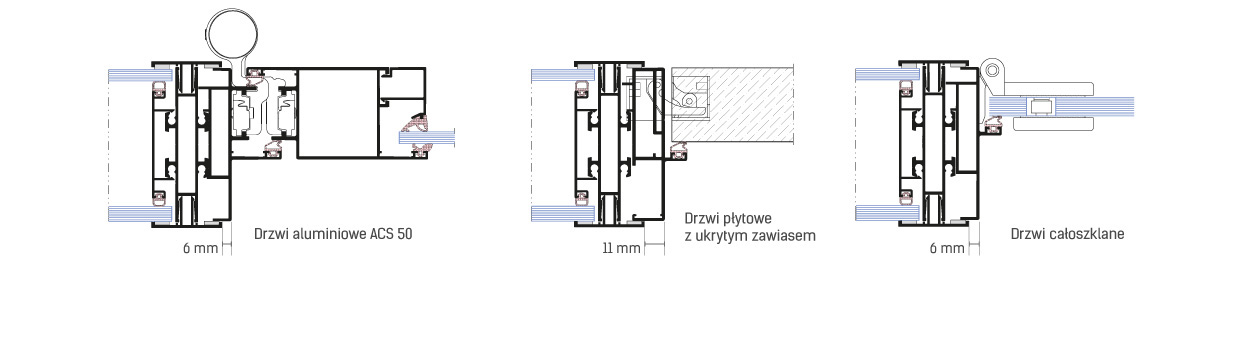

Integracja ścianki ACS 38 z drzwiami

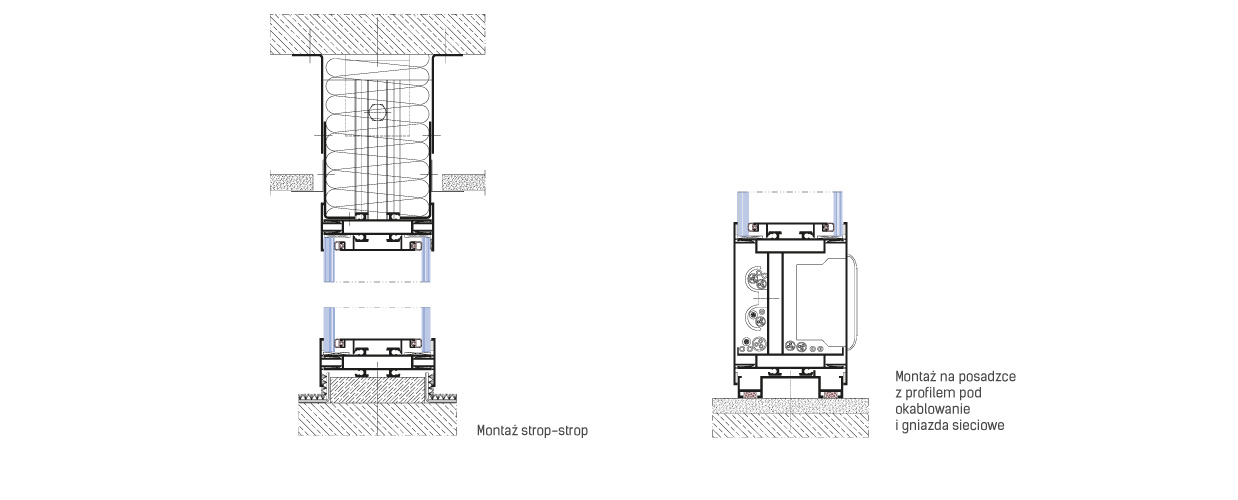

Opcje montażu
Materiały do pobrania
Karta produktu ACS 38
